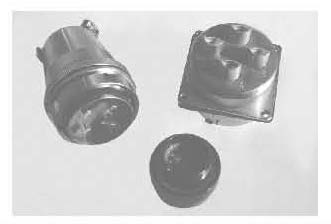

XCD電連接器

簡介
本系列產品專供電源使用�？ǹ诳焖龠B接，插座有方法蘭安裝和螺母安裝兩種方式。雙曲面線簧插孔，五種識別鍵位。插頭、插座既可裝針，亦可裝孔。與導線端接采用焊接方式。廣泛應用于大電流條件下的電連接。
技術特性
環境性能
工作溫度：-55℃～+200℃
相對濕度：40℃時達95%
工作高度：海拔30000m
振動：頻率10Hz～2000 Hz加速度196m/s2
沖擊：加速度490m/s2
恒加速度：490m/s2
防鹽霧，防潮濕，防霉菌性能等符合GJB2889標準的要求

電氣性能
接觸電阻及額定電流

接觸件規格mm	接觸電阻mΩ	額定電流A	焊線筒內徑mm
φ4.5	≤0.35	60	φ5.5
φ5.5	≤0.3	100	φ6
φ7.5	≤0.2	150	φ8.5

額定電壓、耐電壓及絕緣電阻

工作環境	額定電壓V	耐電壓V	絕緣電阻MΩ
常溫狀態	500	≥1500	≥5000
濕熱狀態	500	≥750	≥100

外殼間電連續性：≤2.5mΩ
機械性能
殼體：高強度鋁合金材料
非屏蔽鍍層：陽極氧化作色
屏蔽鍍層：鍍鋅彩虹色鈍化或軍綠色鈍化、化學鍍鎳
絕緣體：熱固性材料
接觸件：銅合金材料表面鍍金、銀
封線體和密封圈：硅橡膠材料
機械壽命：1000次

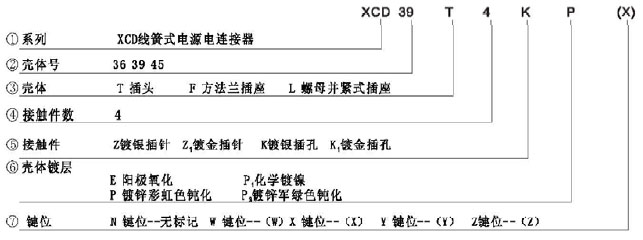

標記代號及意義

說明
1、表示整套電連接器時，標記代號采用分?jǐn)?shù)形式，插座標記寫作分子，插頭標記寫作分母，中間用斜線隔開。
2、對于選配附件的差頭（座）可在其標記代號后加+在寫出所選附件。

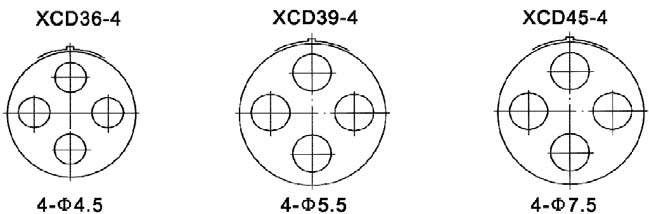

接點排列

外形尺寸
與導線采用焊接連接

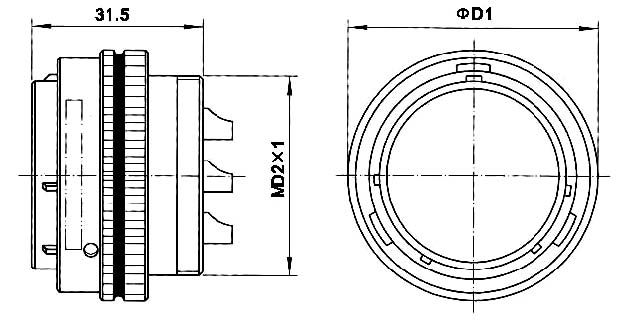

插頭

接點排列代號	36-4	39-4	45-4
D1	46	49	55
D2	36	39	45

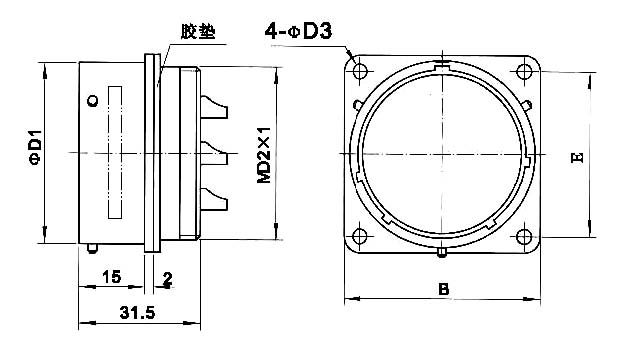

方盤插座（尾部有螺紋）

接點排列代號	D1	D2	D3	B	E
36-4	37.7	36	3.2	41	34
39-4	40.7	39	3.2	43	36
45-4	46.7	45	3.7	49	42

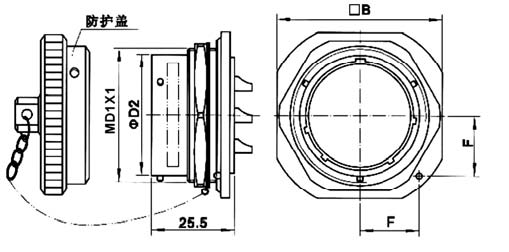

螺母緊固插座

接點排列代號	D1	D2	B	F
36-4	42	37.7	54	19
39-4	45	40.7	56	20
45-4	51	46.7	62	22.5

更多詳情請咨詢：http://vangehome.cn
