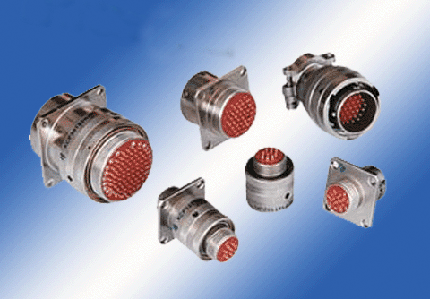

XCF電連接器

簡介
該產品接點密度等效于MIL-C-38999-1系列。特點是密度高、體積小重量輕。有7-129芯，9種孔位排列。其它性能與XCE基本相同。
主要技術性能
機械性能
工作溫度：-55℃～+200℃
相對濕度：40℃時達95%
工作高度：海拔30000m
振動：頻率10Hz～2000 Hz加速度196m/s2
沖擊：加速度490m/s2
恒加速度：490m/s2
防鹽霧，防潮濕，防霉菌性能等符合GJB2889標準的要求

電氣性能
接觸電阻及額定電流
接觸件φ0.635mm
接觸電阻≤0.025Ω
額定電流1A
額定電壓、耐電壓及絕緣電阻

工作環境	額定電壓V	耐電壓V	絕緣電阻MΩ
常溫常壓	250	1000	≥500
濕熱	250	750	≥20
低氣壓條件1KPa	115	200	—

機械性能
殼體：高強度鋁合金材料
非屏蔽鍍層：陽極氧化作色
屏蔽鍍層：鍍鋅彩虹色鈍化或軍綠色鈍化、化學鍍鎳
絕緣體：熱固性材料
接觸件：銅合金材料表面鍍金、銀
封線體和密封圈：硅橡膠材料
機械壽命：1000次

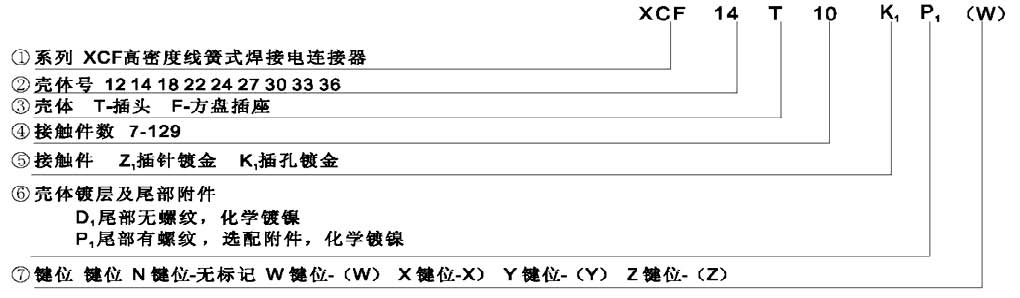

標記代號及意義

注：1、表示整套電連接器時，標記代號采用分數形式，插座標記寫作分子，插頭標記寫作分母，中間用斜線隔開。
2、插頭、插座型號在產品上直接標出，電連接器型號供用戶訂貨和公司生產、經營管理用。
3、對于選配附件的插頭（座），可在其標記代號后加+再寫出所選附件。
例如：XCF系列14型裝鍍金插孔插座，接觸件芯數為10芯，殼體化學鍍鎳，N鍵位
型號為：XCF14F10K1P1
XCF系列14型裝鍍金插針插頭，接觸件芯數為10芯，殼體化學鍍鎳，N鍵位
型號為：XCF14T10Z1P1
整套連接器型號為：XCF14F10K1P1/P1
外形尺寸

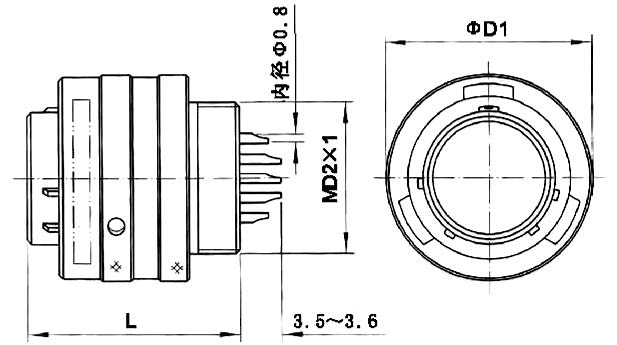

XCF插頭

殼體號	12		14	18	22	24	27	30	33		36
D1	19.5		21.5	25.5	29.5	31.5	34.5	37.5	40.5		43.5
D2	12		14	18	22	24	27	30	33		36
L		25.5								28.5

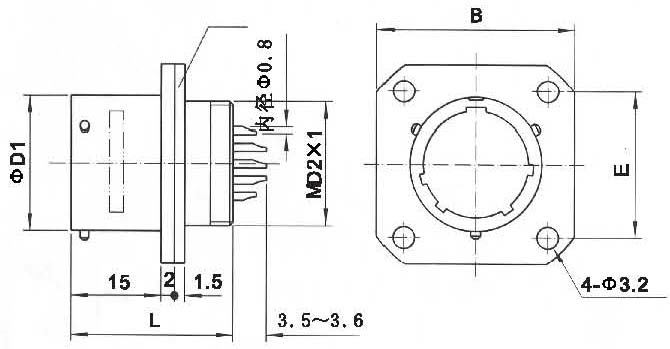

XCF插座(XCF插座帶螺紋和不帶螺紋兩種外形尺寸相同，圖形以帶螺紋為例)

殼體號	12		14	18	22	24	27	30	33		36
D1	13.7		15.7	19.7	23.7	25.7	28.7	31.7	34.7		37.7
D2	12		14	18	22	24	27	30	33		36
B	23		25	27.5	30	32	34.5	36.5	39.5		41
E	17		19	21.5	24	26	28	30	32.5		34
L		25.5								28.5

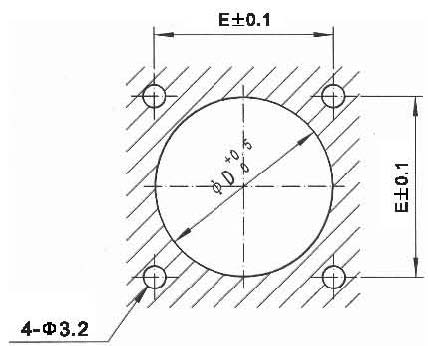

XCF插座面板開孔建議尺寸

殼體號	12	14	18	22	24	27	30	33	36
D	12.5	14.5	18.5	22.5	24.5	27.5	30.3	33.5	36.5
E	17	19	21.5	24	26	28	30	32.5	34

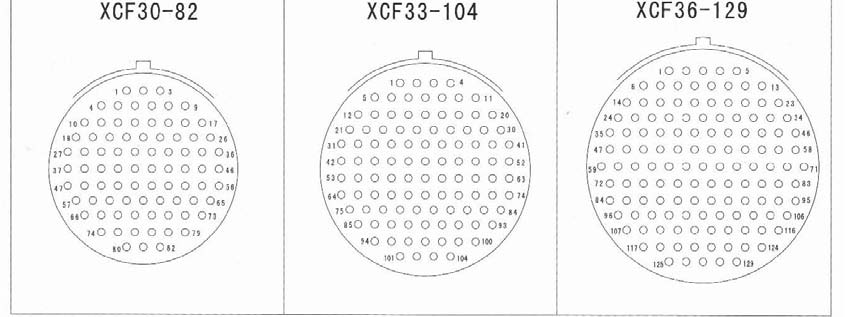

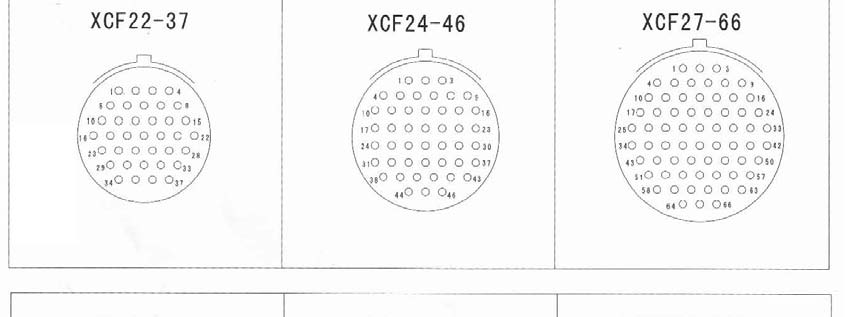

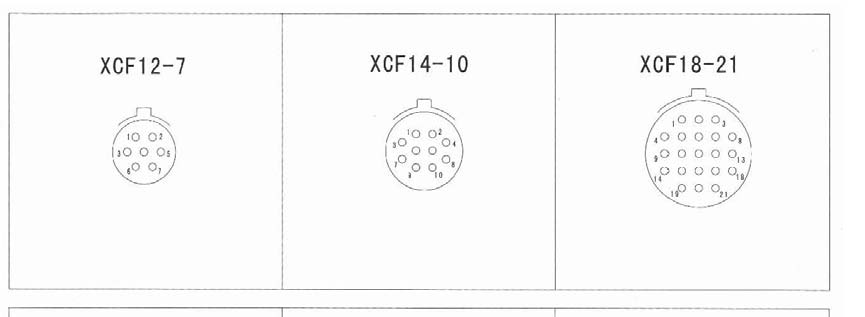

XCF系列接點排列（裝針絕緣體插合面視圖）

更多詳情請咨詢：http://vangehome.cn
